产品综述

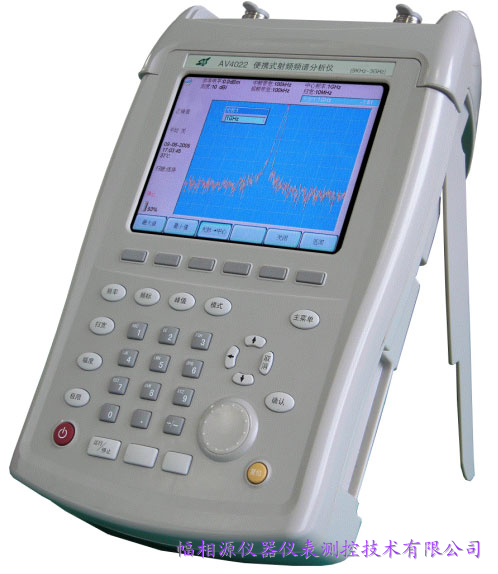

AV4022型便携式射频频谱分析仪采用坚固的手持式机箱，具有体积小、重量轻、方便携带、界面友好以及操作简单等特点。通过采用全锁相合成本振发生技术，保证了其在大扫宽下测量信号频率的准确性，内置大容量存储器，可存储多达100条迹线。大容量可充电电池组提供超过4小时的工作时间，适合测试环境比较特殊的、复杂的现场测试。该产品主要应用于通讯设备的研制、维修维护等各个环节，以及频谱监测和管理部门进行频谱的监测和管理。
 主要特点：
● 体积小、重量轻、方便携带
● 中英文菜单，易于使用
● 可电池组供电，方便野外使用
● 机内提供大容量存储器
● 智能的电池电量管理功能，电量低于5% 自动关机
● 提供的PC机主控软件可实现测试数据的管理和存储
利用AV4022便携式射频频谱分析仪可实现快速、高效以及经济性的信号侦测和测量，无论是在实验室还是在野外，AV4022都能轻松应付。
● 体积小、重量轻、方便携带
不足3公斤的重量能够满足野外测量的需要，其特有的把手可实现更为方便的测量,还可将AV4022挂在固定物上，方便在半空中测量。
● 中英文菜单，易于使用
机内有中英文两种菜单，一键切换，非常方便。
● 可电池组供电，方便野外使用
容量为4800mAH的可充电电池组能满足用户连续4小时的测试需求。
● 提供的PC机主控软件可实现测试数据的管理和存储
A4022便携式射频频谱分析仪具有9芯串口通信接口，通过使用随机附送的串口通信电缆(附件)可方便地与PC机主控软件通信并传输数据文件。
● 机内提供大容量存储器
机内提供的大容量存储器可存储多达100条测试迹线，满足用户在野外测量时存储迹线的要求。
● 智能的电池电量管理功能
智能的电池电量管理可以延长电池的一次充电使用时间，当电池电量少于5%时，AV4022将自动关机。
典型应用：

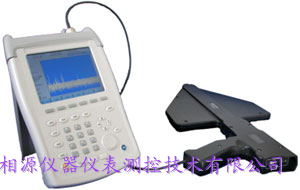

在频谱监测和管理部门对频谱的监测和管理中，AV4022型便携式射频频谱分析仪能够快速测试突发的射频信号，同时，利用随机附送的软件还可浏览测试曲线及对测试曲线进行管理和打印。
技术规范：
型号 | AV4022 | 频率范围 | 9kHz～3GHz | 参考频率 | 标称频率：10MHz
初始频率误差：±2×10-6(25℃)
老化率：±1×10-6/年
温度稳定性：±5×10-6(0～50℃，相对于25℃) | 频率读出准确度 | 频率读出准确度＝(频率读数×频率参考误差+0.5%×跨度+20%×分辨带宽) | 扫频宽度 | 10k～3GHz 或 零扫宽 | 分辨率带宽 | 100Hz～1MHz(以1、3、10步进) | 视频带宽 | 10Hz～1MHz(以1、3、10步进) | 噪声边带 | <-75dBc/Hz(载波1GHz，频偏30kHz)
<-85dBc/Hz(载波1GHz，频偏100kHz)
<-110dBc/Hz(载波1GHz，频偏1MHz) | 杂散响应 | <-45dBc | 剩余响应 | <-80dBm (10MHz以上) | 显示平均噪声电平 | 100～500kHz ≤-95dBm(典型值-100dBm)
＞500kHz ≤-107dBm(典型值-110dBm) | 总电平不确定度 | ±3dB | 频率响应 | ±1.5dB | 显示线性度 | ±0.7dB(0～-30dBm) ±1.0dB(-30～-50dBm) | 分辨带宽转换不确定度 | 1.2dB | 输入端口驻波比 | 优于2:1 | 扫描时间 | 全扫宽：>1s(RBW为1MHz，检波模式为正常检波)
零扫宽：>64us | 功耗 | <28W(对电池充电) <15W(不对电池充电) | 供电方式 | 直流、可充电电池 | 电池工作时间 | 约4小时 | 输入接头 | N型阴头，阻抗50W | 外形尺寸 | 长´宽´高=308´195´134(mm) | 重量 | 2.5kg |

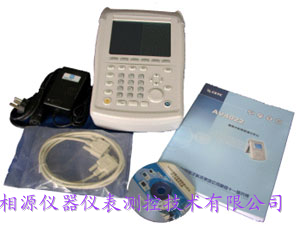

 订货信息：
主机：AV4022便携式射频频谱分析仪
附件：
(1)产品使用说明书
(2)AC-DC适配器
(3)串行通讯电缆
(4)PC工具软件光盘
(5)三芯电源线
(6)合格证
主要选件：
(1)可充电电池
(2)N(阳)- N(阳)测试电缆
(3)仪器运输箱
|
